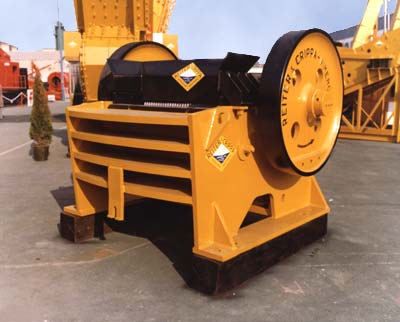

Frantoi granulatori "Reiter" serie FRG

I grossi frantoi granulatori sono necessari dopo un grosso frantoio primario oppure quando vi sono da frantumare grosse quantita’ di pietrame medio (150-300 mm.) Sono quindi adatti per la produzione di
ballast ferroviario, materiale stabilizzante, massicciate di sottofondo stradale,

per la frantumazione secondaria ed altro. La nostra serie di grossi frantoi granulatori presenta notevoli vantaggi: robustezza, albero eccentrico di grosso diametro in acciaio speciale bonificato, cuscinetti a rulli oscillanti superdimensionati. Inoltre il nostro speciale sistema di ginocchiera in senso positivo fa si che la mascella mobile esegua in basso una oscillazione molto lunga e perpendicolare rispetto alla mascella fissa. Questa innovazione garantisce una maggiore produzione, migliore forma del prodotto e minore consumo delle mascelle. La macchina puo’ essere fornita con due diversi tipi di ginocchiere: una corta ed una lunga. La ginocchiera lunga provoca una minore oscillazione in basso alla mascella mobile ed e’ pertanto piu’ adatta per l’uso del frantoio come granulatore al fine di ottenere prodotti piccoli, oppure quando di hanno da frantumare materiali molto duri (ovviamente si otterra’ una produzione oraria inferiore). L’uso della ginocchiera corta provoca, invece, una oscillazione molto piu’ lunga nella parte bassa della mascella mobile e pertanto, con questa ginocchiera, la macchina e’ piu’ adatta per la frantumazione piu’ grossa con notevole aumento di produzione. I nostri frantoi granulatori FRG possono essere forniti come frantoi secondari a bocca normale (1), a bocca larga (2) o come granulatori a bocca stretta (3) con il semplice inserimento o meno di adeguati spessori dietro la mascella fissa. Secondo le necessita’, le mascelle possono essere a dentatura grossa o fine, oppure anche lisce, normalmente in acciaio ad alto tenore di manganese. La carcassa e’ in lamieroni d’acciaio saldati e viene sottoposta a trattamento termico per l’eliminazione delle tensioni interne.

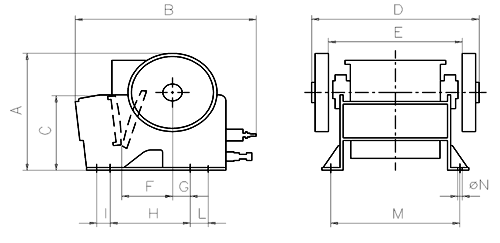

Tipo	A	B	C	D	E	F	G	H	I	L	M	N
FRG 700	1255	1900	825	1585	1140	500	200	810	150	200	1100	40
FRG 1000	1455	2080	940	2000	1500	570	200	970	150	200	1450	50
FRG 1200	1670	2290	1020	2300	1700	620	280	1175	200	200	1700	50

Dati tecnici granulatore a bocca normale (1)

Tipo	Apertura bocca mm	Ø Volani mm	Giri al 1'	Motore KW	Pezzatura alimentazione	Peso Kg
FRG 700	700 x 240	750	300 - 360	25 - 30	40 - 210	4400
FRG 1000	1000 x 280	1000	260 - 320	30 - 37	50 - 240	8000
FRG 1200	1200 x 300	1200	250 - 320	37 - 45	50 - 250	11000

Produzione granulatore a bocca normale (1)

Apertura mascelle mm		FRG 700	FRG 1000	FRG 1200
20	t/h	13 - 19	-	-
30	t/h	19 - 29	32 - 45	34 - 50
50	t/h	32 - 48	48 - 69	54 - 83
70	t/h	45 - 67	64 - 96	77 - 115
90	t/h	-	83 - 123	99 - 150

Dati tecnici granulatore a bocca larga (2)

Tipo	Apertura bocca mm	Ø Volani mm	Giri al 1'	Motore KW	Pezzatura alimentazione	Peso Kg
FRG 700	700 x 300	750	300 - 360	25 - 30	80 - 250	4250
FRG 1000	1000 x 350	1000	260 - 320	30 - 37	80 - 300	7650
FRG 1200	1200 x 380	1200	250 - 320	37 - 45	80 - 330	10500

Produzione granulatore a bocca larga (2)

Apertura mascelle mm		FRG 700	FRG 1000	FRG 1200
60	t/h	38 - 58	58 - 83	67 - 99
80	t/h	51 - 77	74 - 110	88 - 133
110	t/h	70 - 106	106 - 150	123 - 184
130	t/h	83 - 125	125 - 181	146 - 216
150	t/h	-	144 - 208	168 - 248

Dati tecnici granulatore a bocca stretta (3)

Tipo	Apertura bocca mm	Ø Volani mm	Giri al 1'	Motore KW	Pezzatura alimentazione	Peso Kg
FRG 700	700 x 160	750	300 - 360	25 - 30	20 - 120	4400
FRG 1000	1000 x 195	1000	260 - 320	30 - 37	20 - 150	8000
FRG 1200	1200 x 210	1200	250 - 320	37 - 45	20 -165	11000

Produzione granulatore a bocca stretta (3)

Apertura mascelle mm		FRG 700	FRG 1000	FRG 1200
5	t/h	3 - 5	5 - 7	6 - 8
15	t/h	10 - 14	14 - 22	18 - 26
20	t/h	13 - 19	19 - 29	22 - 34
30	t/h	19 - 29	29 - 45	34 - 50
40	t/h	26 - 38	38 - 58	45 - 67
