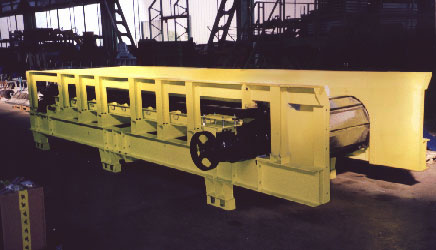

Alimentatori a piastre "Reiter" serie RAL.

La struttura e' composta di un robustissimo telaio su cui sono montate le ruote traenti con  denti intercambiabili in  acciaio  temprato, le ruote tenditrici ed il portanastro, anch'esso in acciaio.

Tutte le ruote di sostegno del cingolo sono montate  su  perni  in acciaio bonificato che ruotano su grossi cuscinetti di bronzo ad ampia camera di lubrificazione.Secondo  il tipo di macchina, l'azionamento avviene  mediante uno  o  due  motori  con   relative  cinghie  trapezoidali  e riduttori planetari.
Il  cingolo trasportatore e' costituito da piastre in acciaio  realizzate in  costruzione  saldata e formanti una scatola molto resistente.   Le piastre  sono  collegate da catene i cui perni, in  acciaio  temprato, sono allogati in bussole in acciaio al manganese.
Le  catene  sono  fissate ai margini esterni delle  piastre,  e  cioe' all'esterno della tramoggia di carico, in modo da evitare penetrazione di materiale nelle parti di snodo.
Inoltre,  negli  alimentatori  piu' larghi, le piastre  appoggiano  in centro  su  uno o piu' binari onde sopportare il colpo di  caduta  dei materiali.
La  tramoggia di carico e' realizzata in lamiera di acciaio di  grosso spessore  con  rivestimenti  in materiale  antiabrasione  nelle  parti necessarie.

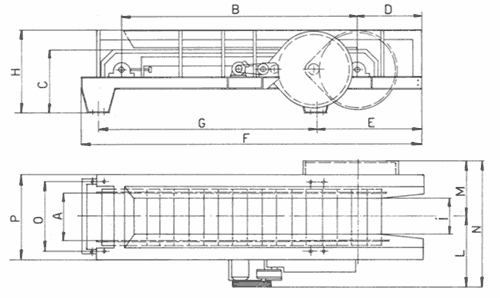

 Misure d'ingombro



TIPO RAL 650 RAL 800 RAL 1000 RAL 1200 RAL 1500
A 650 mm 800 mm  1000 mm 1200 mm 1500 mm
B 2600 => 4800 mm 2500 => 6000 mm 2500 => 6000 mm 2500 => 9000 mm 2500 => 9000 mm
C 846 mm 930 mm 1110 mm 1110 mm 1180 mm
D 800 mm 1085 mm 1085 mm 1085 mm  1085 mm
E 1600 mm 1785 mm 1785 mm 1785 mm 1785 mm
F 4000 mm 4285 mm 4285 mm 4285 mm 4285 mm
G 2225 mm 2200 mm 2200 mm 2200 mm 2200 mm
H 1135 mm 1220 mm 1400 mm 1400 mm 1470 mm
I 600 mm  730 mm 930 mm 1130 mm 1440 mm
L 1020 mm 1130 mm 1220 mm 1320 mm 1650 mm
M 565 mm 960 mm 1070 mm 1170 mm 1350 mm
N 1585 mm 2090 mm 2290 mm 2490 mm 3000 mm
O 950 mm 1170 mm 1370 mm 1570 mm 1900 mm
P 1130 mm 1450 mm 1650 mm 1850 mm 2150 mm



Dati Tecnici

TIPO RAL 650 RAL 800 RAL 1000 RAL 1200 RAL 1500
Portata t/h 48 - 160 80 - 128 96 - 320 144 - 448 192 - 640
Motore kW 1.5 - 4 3 - 5.5 4 - 7.5 5.5 - 11 7.5 - 15
Peso Kg
(con interasse 2500 mm)		 3200 5400 6600 7700 11000
Ogni 0.75 mt in piu': 600 750 950 1100 1350

Le misure e i pesi indicati nel presente catalogo non sono impegnativi e possono essere variati senza preavviso.
