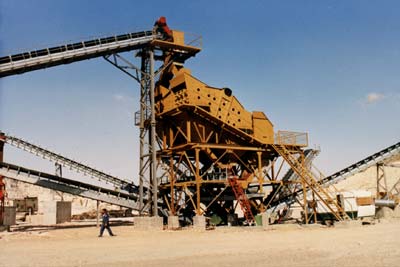

Vagli vibranti "Reiter" tipo RV.



I vagli vibranti della serie "RV" sono frutto di una provata esperienza nel campo della vagliatura e sono strutturati con concezione d'avanguardia.
La loro grande semplicita' costruttiva presenta anche la possibilita' di rimuovere tutto l'apparato vibrante

mediante il semplice allentamento dei bulloni di fissaggio.Mediante un semplice dispositivo manuale e' possibile sostituire tutti i piani vaglianti senza dovere rimuovere i piani superiori.
Il particolare posizionamento dei vibratori crea una vibrazione ellittica in senso accelerante sul lato di carico ed in senso frenante sul lato scarico, consentendo una vagliatura perfetta.

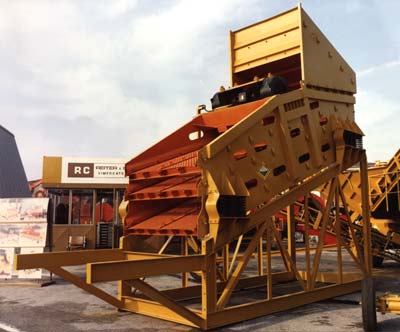

Vagli vibranti "Reiter" con contropiano tipo RVC.

Questi tipi di vibrovagli presentano le stesse caratteristiche dei vagli della serie "RV" con la differenza di un contropiano vibrante nella direzione opposta a quella dei normali piani vaglianti.
Le macchine di questa serie vengono solitamente utilizzate quando si deve ottenere una preselezione del

materiale destinato alla frantumazione o comunque quando non sia richiesta una selezione perfetta dei materiali trattenuti dal contropiano.

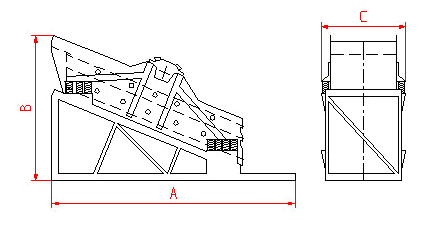

Misure d'ingombro



Tipo A
mm		 B
mm		 C
mm
RV 251 3150 1800 1490
RV 252 3350 2100 1490
RV 253 3650 2350 1490
RV 301 3900 1860 1490
RV 302 4200 2390 1490
RV 303 4500 2700 1490
RV 304 4900 2980 1740
RV 351 440 2050 1740
RV 352 4700 2500 1740
RV 353 5020 2740 1740
RV 354 5330 3010 1740
RV 451 5300 2740 1990
RV 452 5760 3160 1990
RV 453 5960 3420 1990
RV 454 6000 3770 2000
RV 501 6000 2930 2240
RV 502 6250 3310 2240
RV 503 6500 3750 2240
RV 504 6850 4430 2250
RV 601 6950 3510 2860
RV 602 7200 4150 2860
RV 603 7450 4730 2860
RV 604 7870 5320 2860



Dati tecnici

Tipo Numero dei piani
vaglianti		 Dimensioni
 piani vaglianti in mm		 Motore
KW		 Max. pezz.
aliment.
in mm		 Peso
Kg		 Giri
motore al 1'		 Dimensione max. fori
1' piano
in mm
RV 251 1 1000 x 2500 2,5 150 1270 1000 120
RV 252 2 1000 x 2500 3,8 150 1530 1000 120
RV 253 3 1000 x 2500 4,3 150 1900 1000 120
RV 301 1 1000 x 3000 3,8 150 1560 1000 120
RV 302 2 1000 x 3000 4,3 150 1960 1000 120
RV 303 3 1000 x 3000 7 150 2270 1000 120
RV 304 4 1000 x 3000 7,6 150 2640 1000 120
RV 351 1 1250 x 3500 7 150 1980 1000 120
RV 352 2 1250 x 3500 7 150 2240 1000 120
RV 353 3 1250 x 3500 7,6 150 2760 1000 120
RV 354 4 1250 X 3500 7,6 150 3130 1000 120
RV 451 1 1500 x 4500 2 x 4,3 150 3490 1000 120
RV 452 2 1500 x 4500 2x 4,3 150 4200 1000 120
RV 453 3 1500 x 4500 2 x 7 150 4910 1000 120
RV 454 4 1500 x 4500 2 x 7,6 150 5920 1000 120
RV 501 1 1750 x 5000 2 x 7 150 4590 1000 120
RV 502 2 1750 x 5000 2 x 7,6 150 5870 1000 120
RV 503 3 1750 x 5000 2 x 9 150 7060 1000 120
RV 504 4 1750 x 5000 2 x 9 150 8290 1000 120
RV 601 1 2300 x 6000 2 x 9 150 8850 1000 120
RV 602 2 2300 x 6000 2 x 13 150 11680 1000 120
RV 603 3 2300 x 6000 2 x 19 150 16050 1000 120
RV 604 4 2300 x 6000 2 x 19 150 18540 1000 120

Le misure ed i pesi indicati nel presente catalogo non sono impegnativi e possono essere variati senza preavviso.
